PV Solar Finder

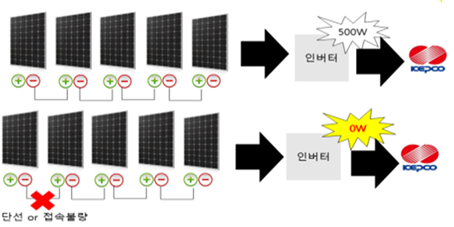

태양광 발전시스템의 직렬구조 특성상 단선이 발생한 구간에서는 정상적인 발전이 이루어지지 않습니다. 단선된 구간을 신속하게 확인하여 발전량 손실을 줄이는 것이 중요합니다.
직렬구조인 태양광 발전시스템 특성상 구간의 발전이 일어나지 않습니다. 따라서, 단선된 구간을 한번에 알기 힘들며 단선된 구간을 테스터기로 찾아야 합니다.
가장 높은 고장원인
태풍 · 강풍 등 외부환경
태양광 발전설비는 외부 환경에 지속적으로 노출되기 때문에 태풍이나 강한 바람 등에 의해 설비에 이상이 발생할 수 있습니다.
육안검사의 한계
패널 아래쪽에 위치한 케이블과 접속부는 육안이나 일반적인 카메라 검사만으로 확인하기 어렵습니다. 따라서 IV체크 + 단자대 + 패널어레이체크 + 케이블체크로 이어지는 통합 단선체크 솔루션이 필요합니다.
전기적 특성 확인
접속부 상태 확인
모듈 및 어레이 확인
이상구간 확인
발전량 손실과 경제적 손실 예방
단선된 구간을 신속하게 찾아내고 조치하는 것은 발전량 손실을 줄이고 태양광 발전설비의 안정적인 운영에 중요합니다.
| 100kW급 태양광 발전소 기준 |
|---|
|
5,120Wp × 210 = 1,075원 *210원 (SMP 90원 + REC 120원)/kW 1일 = 1,075 × 3.5h = 3,763원 * 하루평균 발전시간 3.5h |
경제적 손실 예방 및
수명 향상
기존 제품과의 차별성
송수신기를 통한 간편한 단선 측정이 가능합니다. 기존 방식과 비교하여 검출시간과 측정거리 측면에서 효율적인 단선검출을 지원합니다.
| 구분 | 기존 기술 | 개발 기술 | 비고 |
|---|---|---|---|
| 모듈단락 측정 | 멀티미터 이용 | 송신기와 수신기로 검출 | - |
| 검출 시간 | 5~10min/string | 1~2min/string | 시간 단축 |
| 측정 가능 거리 | string에서 측정 | 송출거리 3m | 측정거리 확대 |
| 측정 가능 범위 | string에서 측정 | 지상, 지중 3m 범위 | 측정거리 확대 |
| Cell shorted 측정 | El tester 전문가 필요 | 비전문가 사용 가능 | 검출방식 단순 |
| Cell간 접속상태 확인 | 모듈 개별단위 | 모듈 스트링 단위 | 측정 용량 |

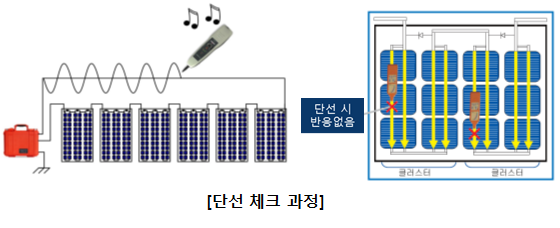

음향처리 방식 단선검출 장치의 장점
신속한 현장 검출
송신 신호 발생을 통한 신속한 현장 검출이 가능합니다.
발전량 손실 감지
스트링 감지를 통한 발전량 손실을 확인할 수 있습니다.
수신 신호를 통한 검출
송신 발생장치와 수신 신호를 이용하여 단선 구간을 확인할 수 있습니다.
빠른 고장검출, 발전량 손실 최소화
태양광 발전시스템의 안정적인 운영을 위해 단선구간을 신속하게 확인하고 효율적인 유지보수를 지원합니다.
