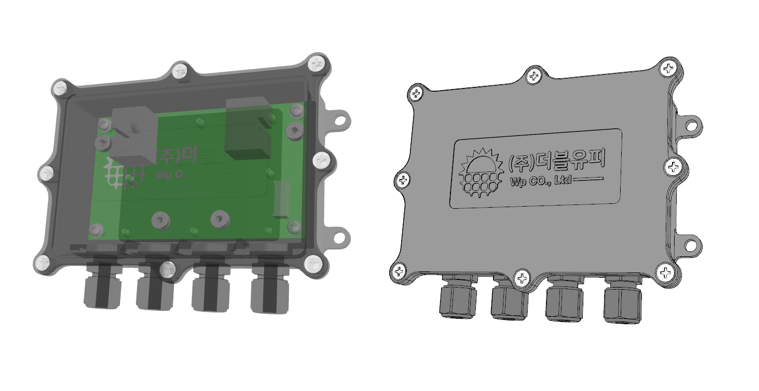

태양광 전력 보상장치 (Solator)

- 태양 전지 모듈 1개당 1개꼴로 설치하거나 이상 패널이 예상되는 패널에만 설치 가능

- 각 모듈의 상태를 모니터링하고 모듈의 출력값을 검출하여 최대 출력 보상이 가능

- 낮은 출력 값을 갖는 모듈에 대해 보상하기 위한 스위칭 임피던스 매칭 기술

- 높은 출력값을 갖는 모듈은 출력을 유지하기 위한 임베디드 프로그램 기술

- 모니터링과 원격제어가 가능한 출력보상기 및 중앙 데이터 처리부와의 통신 기술

• 태양광 발전 최대효율을 위한 Interleaved MPPT 출력 보상 시스템

- 음영이나 노후로 의한 발전량 저하를 보상해주는 발전량 보상 시스템

- 태양광 발전 시스템 운영 기간(20년 이상) 발전 효율 약 20% 대폭 향상

• 음영으로 인한 발전효율이 저하된 태양광 발전

구조물에 의한 고정적 음영지역

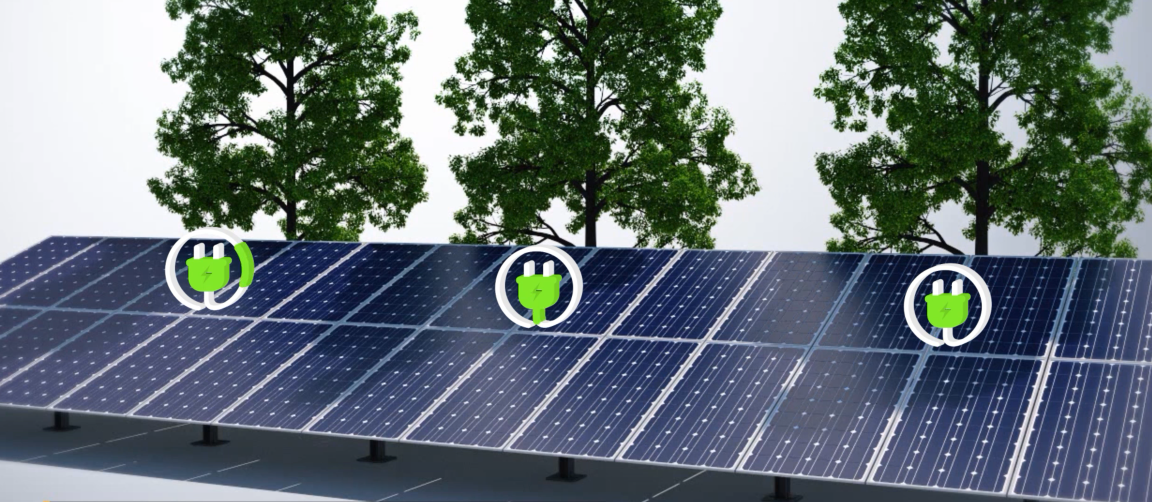

주변 자연환경에 의한 음영지역

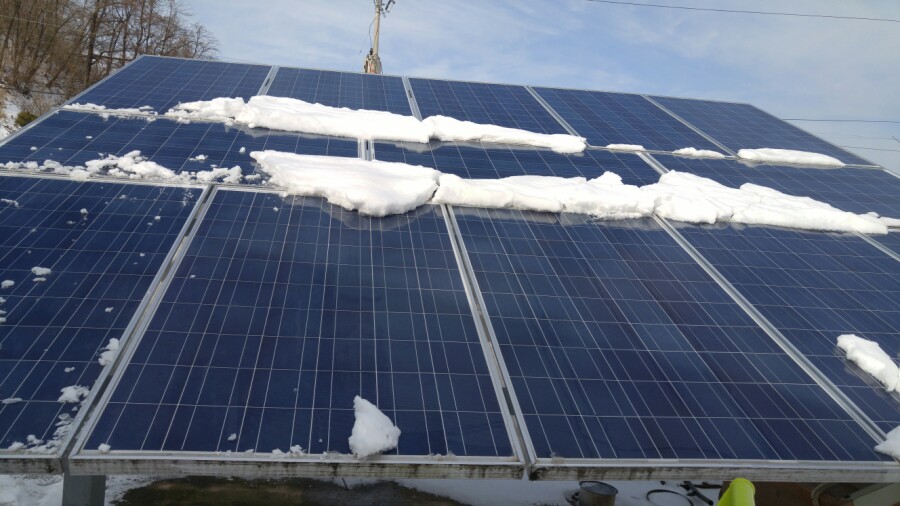

눈에 의한 부분 음영지역

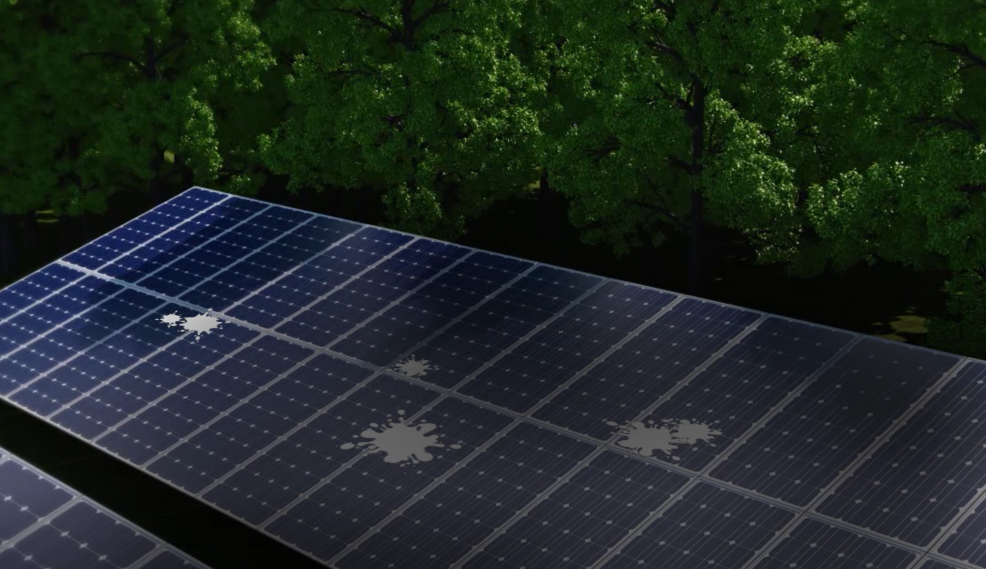

환경에 의한 음영 및 오염지역

- 태양광 발전 시스템의 발전량 저하는 조류 분변, 나무, 건물, 구름 등의 외부 환경과 노후로 인한 내부 원인으로 발생

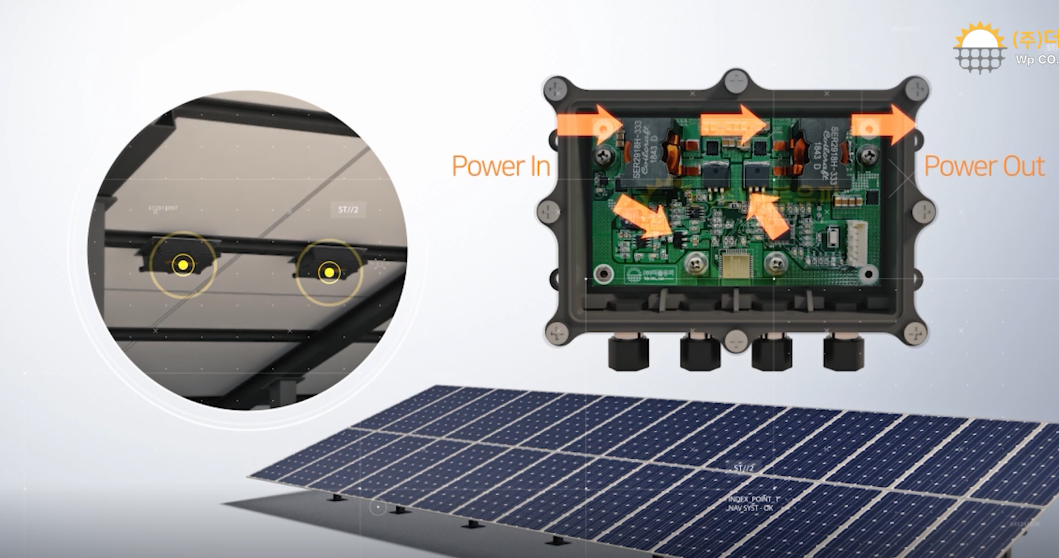

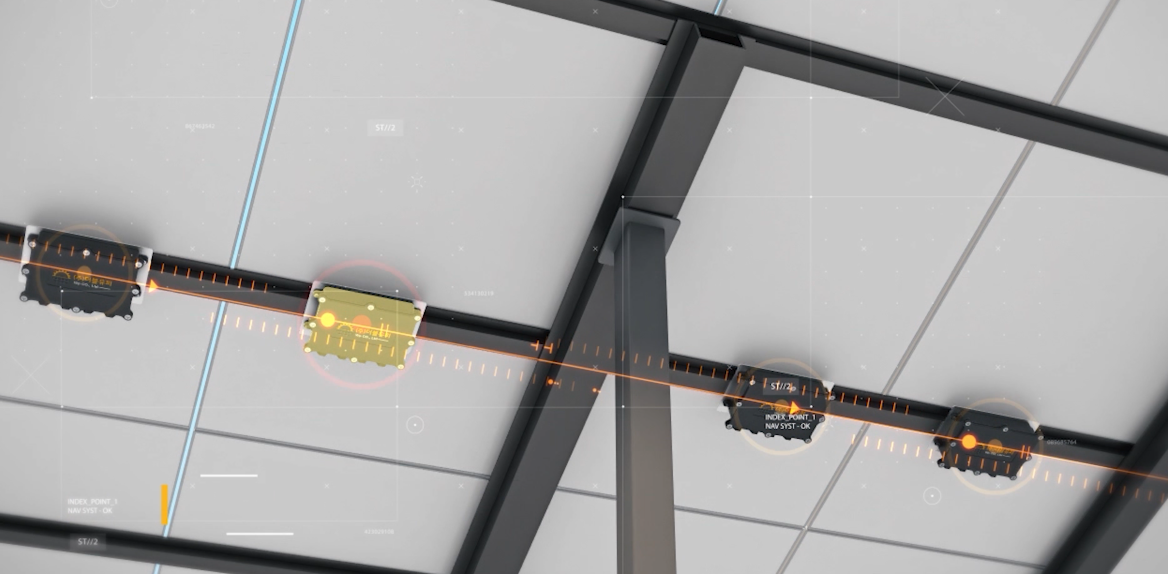

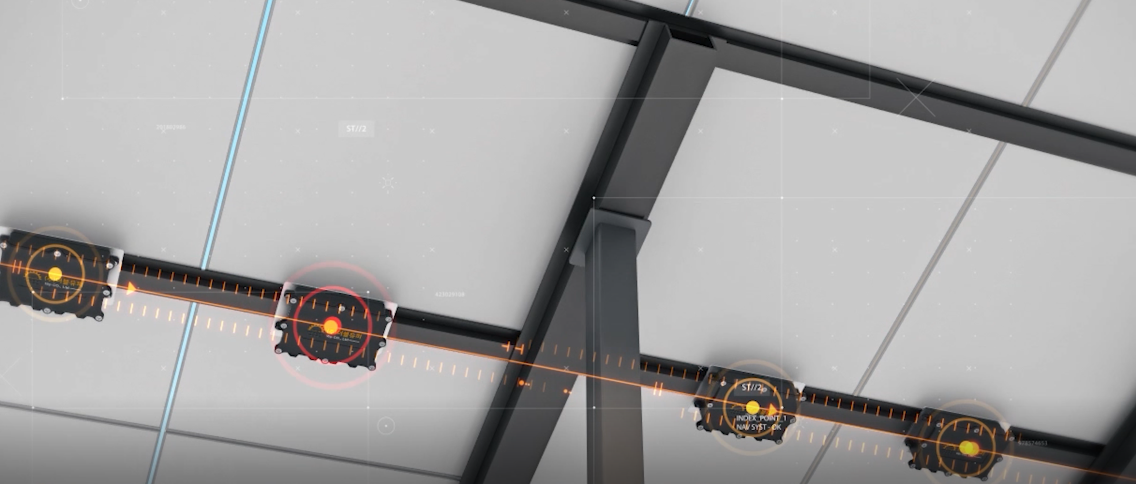

• Solator 효율 보상 작동 순서

1. 모듈에서 나오는 전압 전류를 실시간으로 측정

2. 각패널에 설치된 출력 보상기가 전압, 전류값을 비교하여 출력값이 저하되는 것을 감지 하여 보상하고 통신을 통해 모니터링

3. 출력 보상 회로를 작동 시켜 바이패스 되는 모듈의 전류, 전압값을 보상하여 발전량 보상

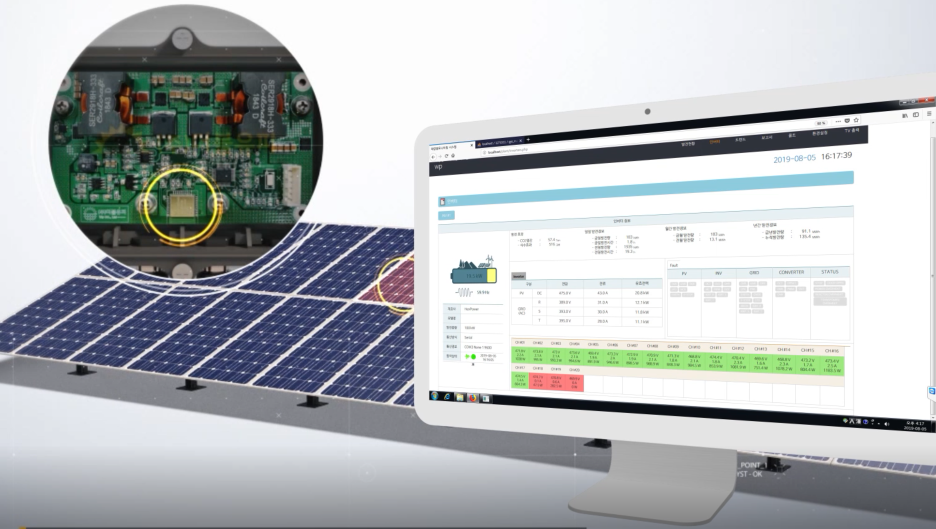

4. Solator의 전력 보상은 실시간 모니터링에 의해 이루어 지며 보상 후 출력 이상시 알람으로 확인 가능

5. 실시간 확인으로 교체가 필요한 이상 모듈의 위치 파악 및 빠른 교체로 전체 출력값 향상 및 수익성 증대

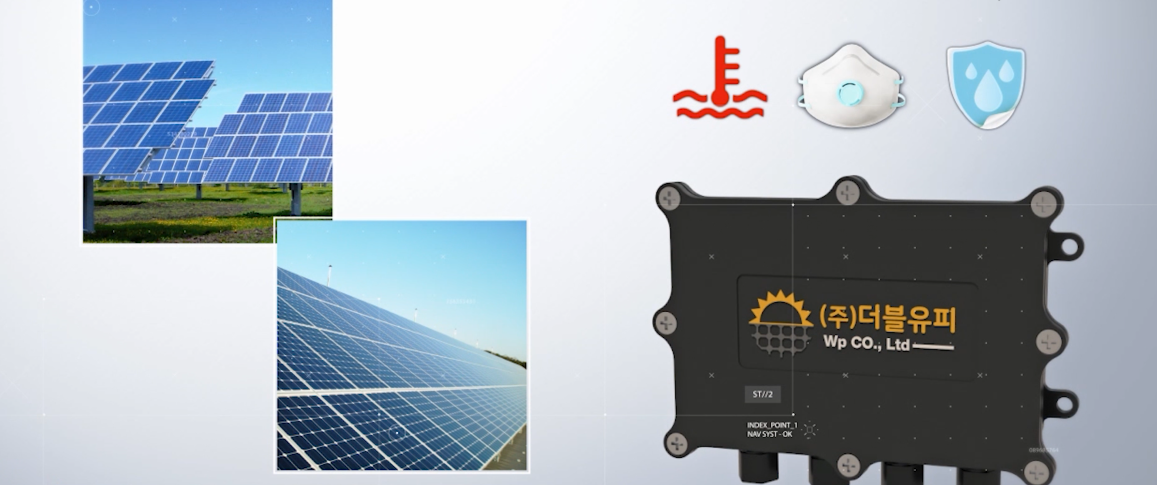

• Solator 특징

- 기존의 발전소 및 다양한 인버터와 호환가능

- 이상 발열에 대한 방열 및 방진, 방수 설계로 수명 증가

- 게이트 웨이에서 빅데이터를 수집 분석하여 최적의 시스템 유지

- 기존 발전소 대비 획기적으로 발전 효율을 향상 시킬수 있음.

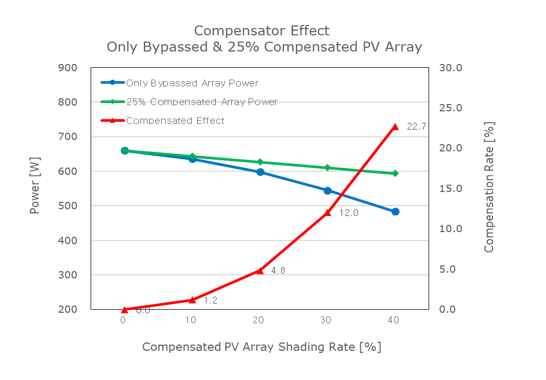

태양광 전력 보상장치 25% 적용시 최대 22.7% 보상

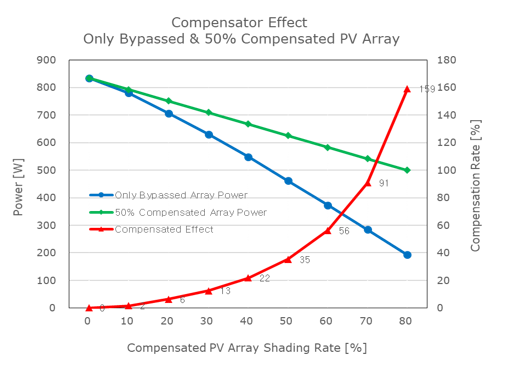

태양광 전력 보상장치 50% 적용시 최대159.1% 보상

설치량 증가에 따라 더 높은 효율의 태양광 발전 가능

- 그늘진 면적이 넓을 수록 보상 효과 증가
