그린에너지 사업과 국제 무역사업으로 귀사의 든든한 사업파트너가 되어 드리겠습니다.

태양광 발전사업
C channel forming
machine
ESS
(energy storage system)
수상태양광발전
솔라루프

태양광 발전사업

추진목적
- 일정규모(500mW) 이상의 발전설비(신재생에너지 설비는 제외)를 보유한 발전사업자(공급의무자)에게 총 발전량의 일정비율 이상을 신·재생에너지를 이용하여 공급토록 의무화한 제도

관련규정
- 신에너지 및 재생에너지 개발·이용·보급 촉진법 제12조의5
- 신재생에너지 공급의무화제도 및 연료혼합의무화제도 관리·운영지침(산업부 고시 제2017-204호)
- 공급인증서 발급 및 거래시장 운영에 관한 규칙(신재생센터 공고 제2017-21호)

사업의 내용

공급의무자 범위
(총 21개사 : 18년) 한국 수력원자력, 남동발전, 중부발전, 서부발전, 남부발전, 동부발전, 지역난방공사, 수자원공사, SK E & S, GS EPS, GS 파워, 포스코에너지, 씨지엔율촌전력,
형택에너지서비스, 대윤발전, 에스파워, 포천파워, 동두천드림파워, 파주에너지 서비스, GS동해전력, 포천민자발전

- 공급의무량 = 공급의무자의 총발전량 (신재생에너지발전량 제외) x 의무비율
- 연도별 공급의무량 비율 (신에너지 및 재생에너지 개발 이용 보급 촉진법 시행령 별표3)
- 연도별 공급의무량은 당해연도 1월말 1차 공고 후 9월 재공고를 통해 확정

신재생에너지 공급인증서

신재생에너지 공급인증서(REC, Renewable Energy Certificate)
공급인증서 발급대상 설비에서 공급되는 전력량에 가중치를 곱하여 mWh 단위를 기준으로 발급하여 발전사업자가 신·재생에너지 설비를 이용하여 전기를 생산·공급하였음을
증명하는 인증서로 공급의무자는 공급의무량에 대해 신·재생에너지의 공급인증서를 구매하여 충당할 수 있음

공급인증서 발급 및 거래절차

신재생에너지 공급인증서 가중치

가중치는 환경, 기술개발, 및 산업 활성화에 미치는 영향, 발전원가, 부존침재량, 온실가스, 배출 저감에 미치는 효과 등을 고려하여 산업통상지원부장관이 정하여 고시,
공급인증서 가중치는 3년마다 재검토 (필요한 경우 재검토기간 단축 가능)

고정가격계약 입찰 제도

국내 태양광 관련 산업 육성, 의무공급량의 안정적 의무이행 지원 및 태양광발전사업자의 투자 안정화를 유도하기 위하여 고정가격계약 경쟁입찰 사업자를 선정하여 운영

참여대상 신재생에너지원
태양광 및 태양광연계 ESS (단, 태양광을 제외한 ESS 설비 단독으로의 입찰 참여 불가)

고정가격계약 입찰 제도 운영 절차

의뢰접수 :공급의무자별 선정의뢰
공 고 :신재생에너지센터 홈페이지 공고
접 수 :입찰 참여자 및 첨부서 제출
평 가 :평가기준에 따라 입찰가격 계량평가 및 사업내역서 비계량 평가 진행
선 정 :평가 접수의 합이 높은순으로 공고용량 범위내에서 선정
배 분 :선정된 발전소를 공급의무자에게 배분
계 약 :선정된 발전소와 공급의무자간 계약 체결

태양광 발전사업(RPS) 진행절차

01

현장확인

한전연계용량 확인,
인허가가능지역 확인,
설치용량 확인

02

발전사업인허가

해당 광역 지자체
서류 접수 및 허가

03

개발행위허가

해당 지자체 서류
접수 및 허가

04

사업자등록

세무서 사업자 등록

05

전력수급계약 신청

현장확인 및 인입점 결정,
한전 인입 공사비용 통보,
공사비 납부

08

공사계획신고

해당 지자체 신고,
전기감리업자 선정
(감리비 발생)

07

태양광 시설공사

토옥공사,
구조물공사,
전기공사, 한전 인입공사

08

사용 전 검사

시설공사 완료후
전기안전공사 접수

09

전력수급계약

생산전력 판매
(한국전력공사
SMP 월별판매)

10

상업운전개시 신고

해당 지자체 서류
신고

11

설치확인

에너지관리공단
설치확인,
전력거래소 회원가입

12

상업운전 개시

계량기 봉인 및
태양광 발전 개시

13

REC발급

공인인증서(REC)
발급

14

REC판매

공급인증서(REC)
판매, 현물시장 or
입찰시장 (4월, 10월)

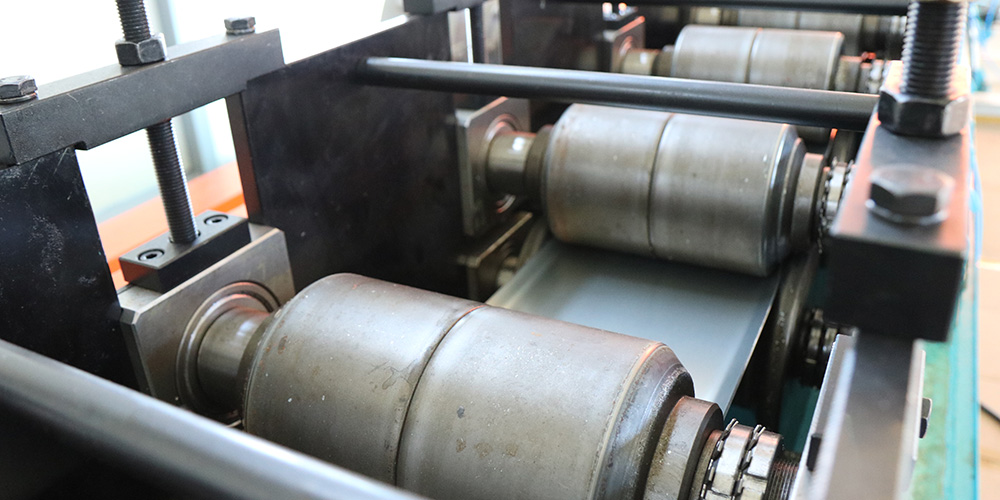

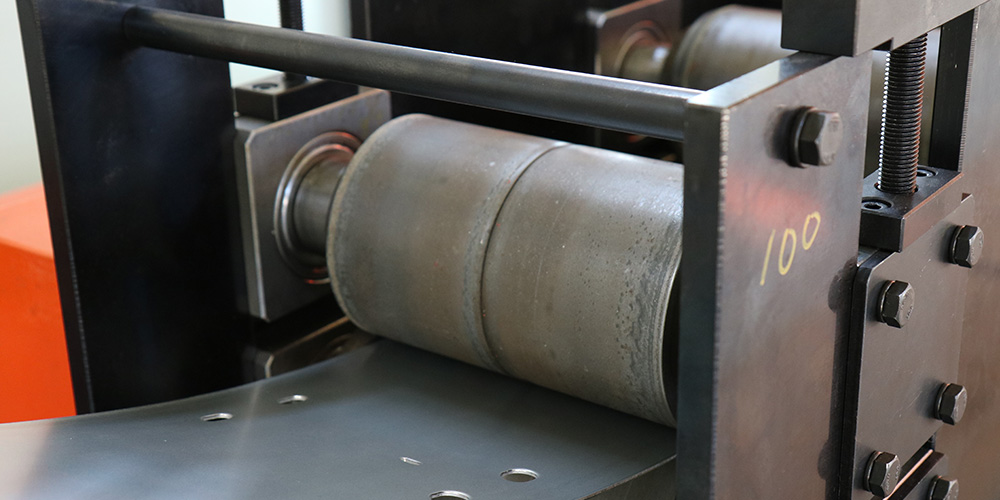

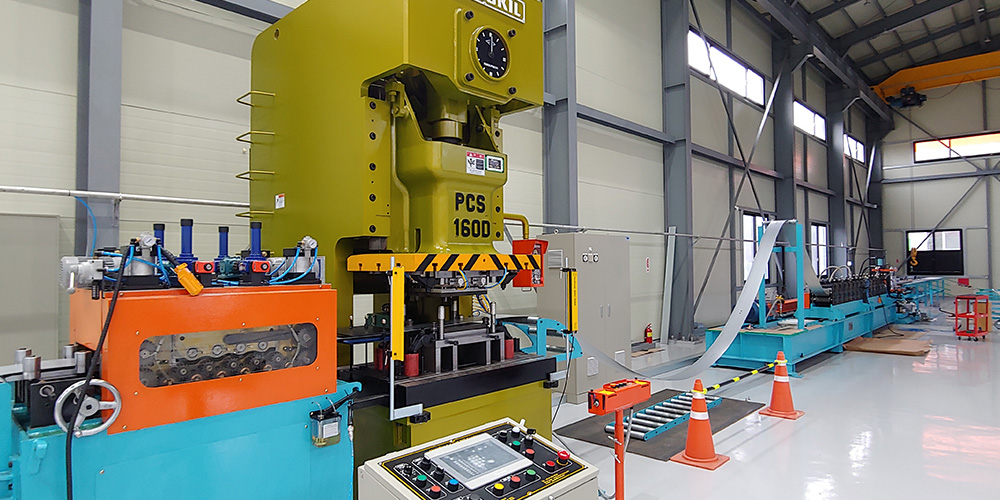

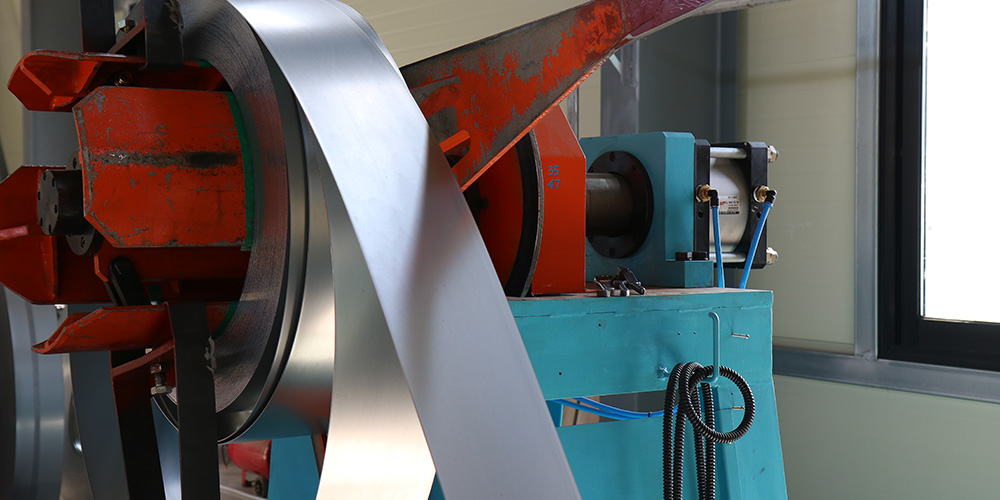

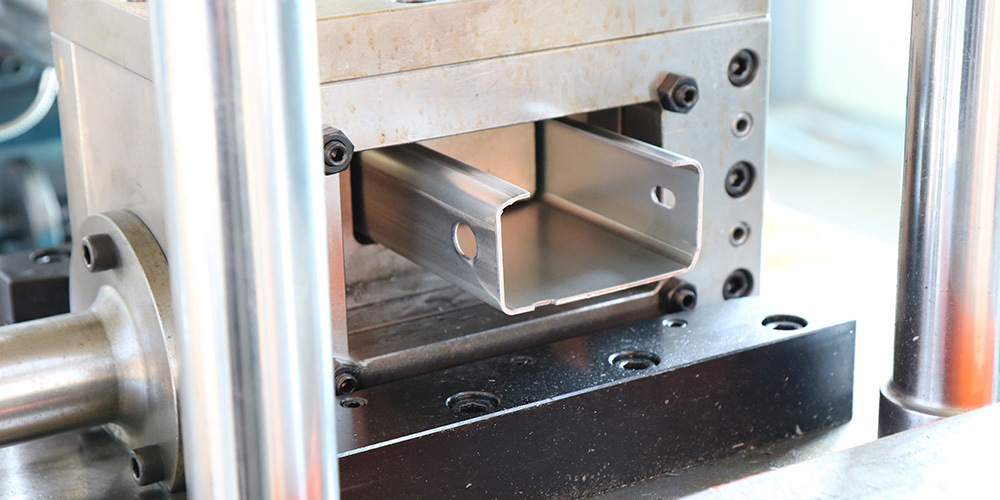

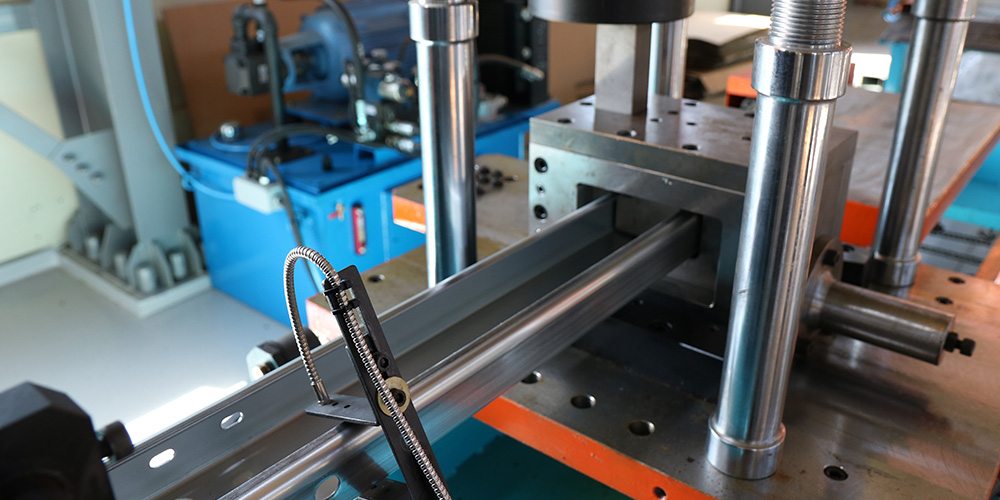

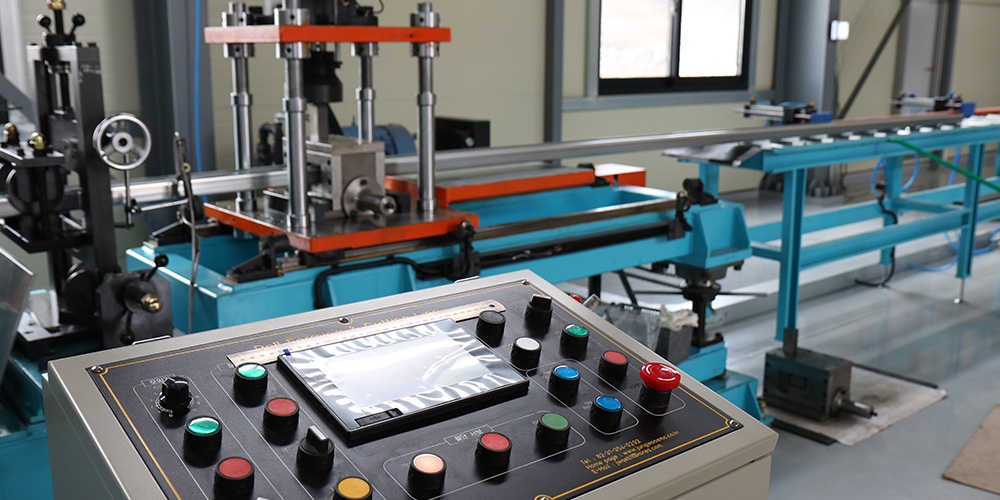

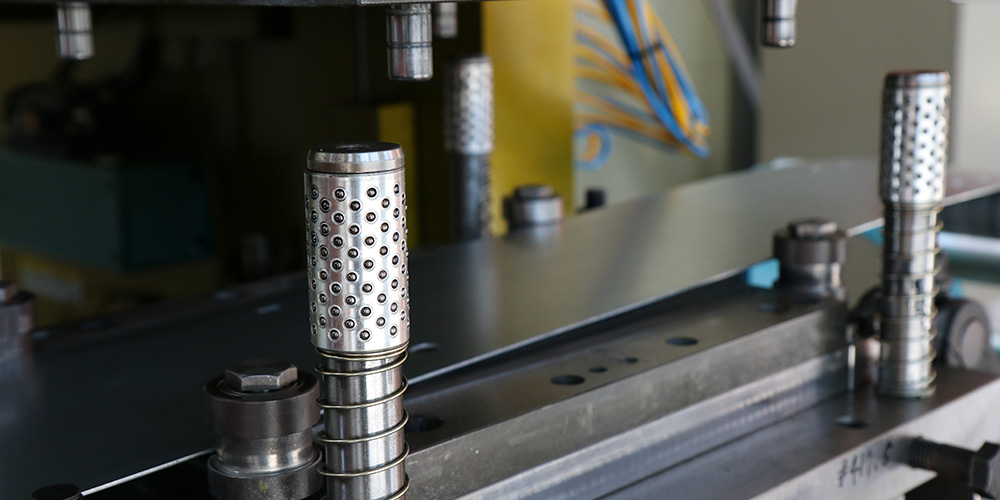

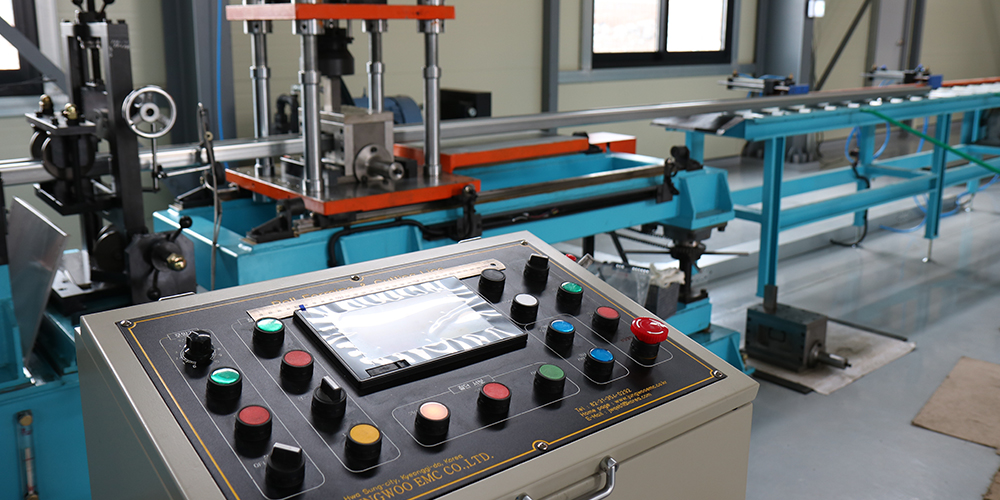

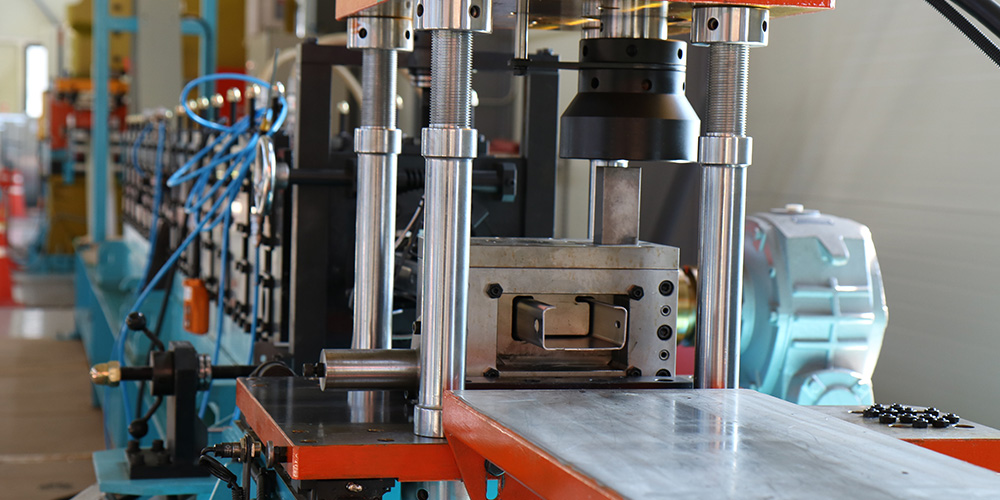

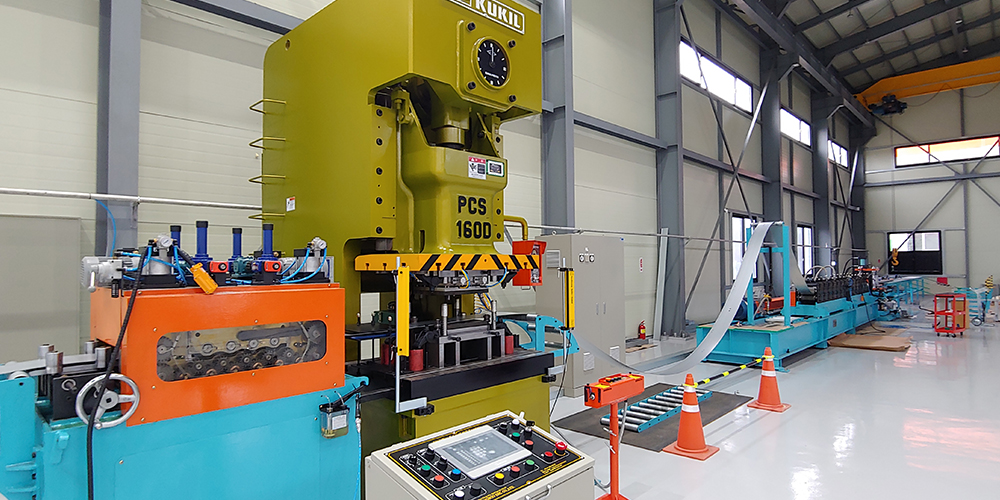

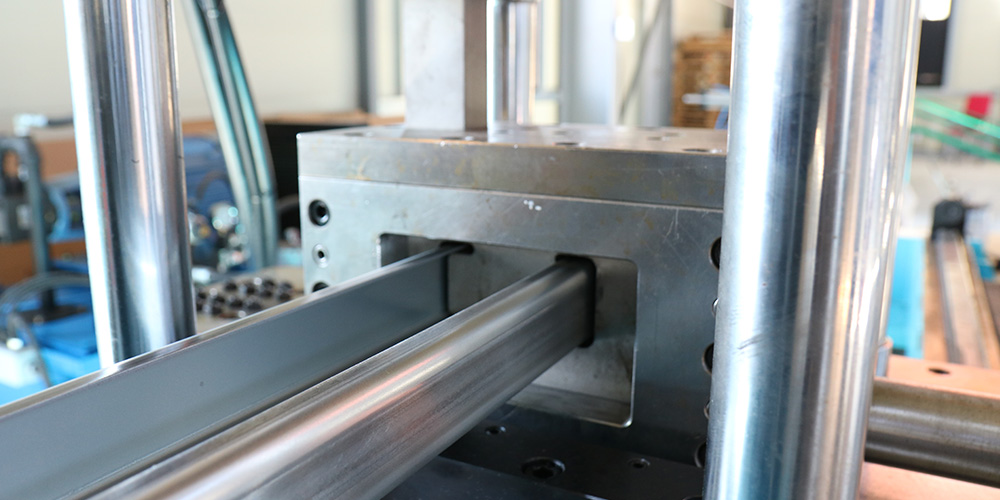

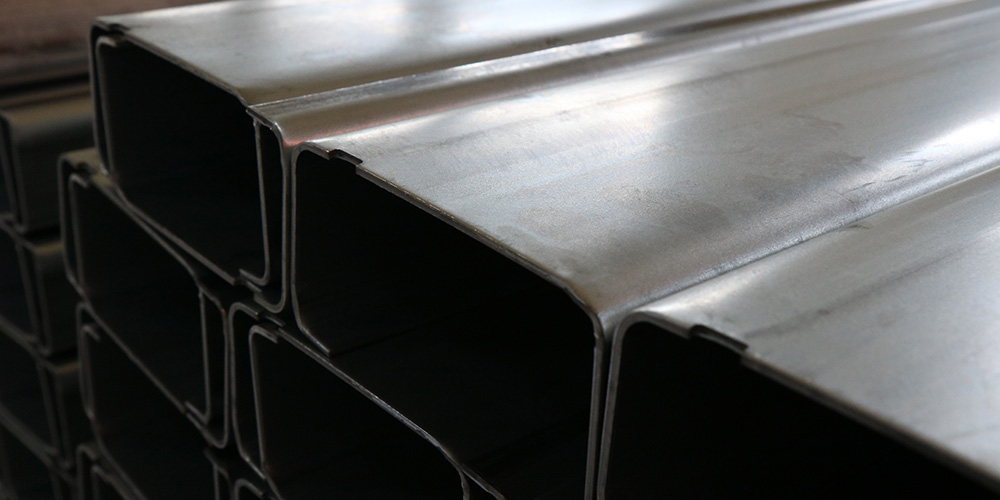

C channel forming machine

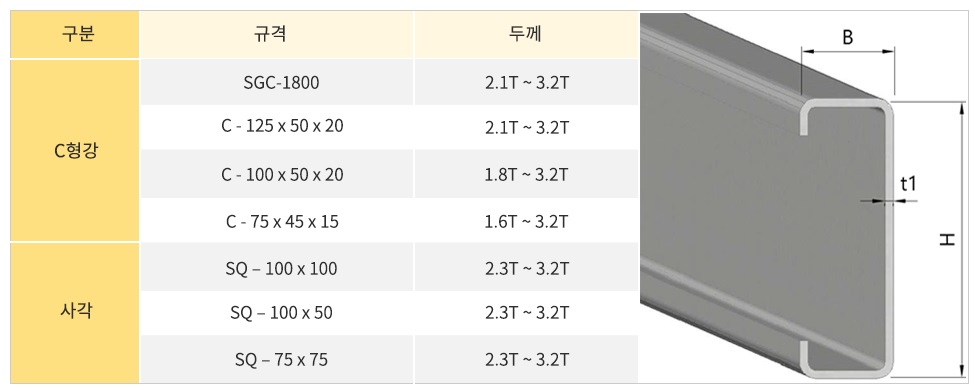

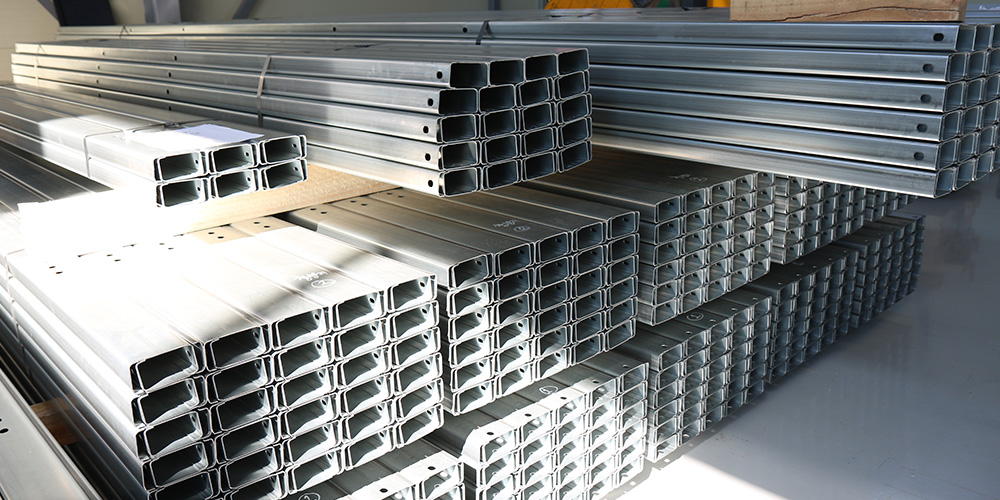

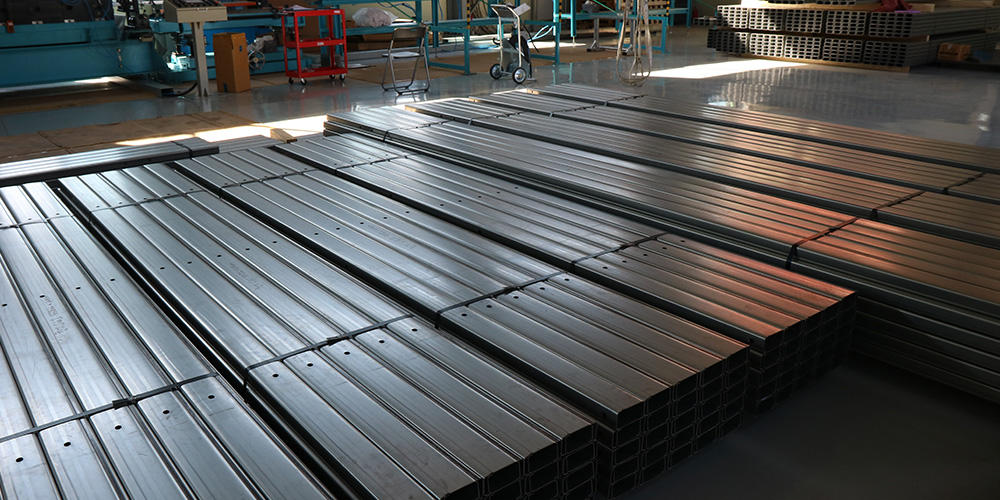

생산제품 규격

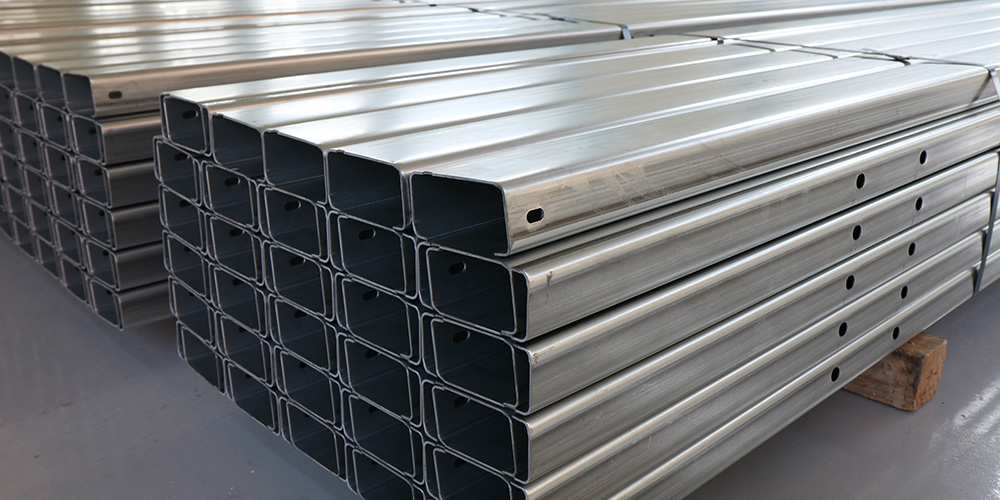

구조물 - 포스맥

외부환경에 항상 노출되는 태양광발전 구조물 특징상 부식이 가장 큰
문제가 됩니다. 동일한 도금 부착량의 일반 용융아연도금강판(GI, GI(H)) 대비
5~10배 이상의 내식성을 보유한 포스맥(PosMAC)을 사용하여 환경 친화적이고
반영구적인 구조물 시공을 합니다.

옥외실증평가 후 절단면 내식성 결과(한국건설생활시험연구원)
- PosMAC3.0은 GI(H) 및 갈바륨보다 우수한 단면부 내식성을 나타냅니다.
- 절단면은 소지철이 노출된 것이기 때문에 옥외폭로 후 초기에는 PosMAC3.0의 절단면도 적청이 발생합니다.
다만 시간이 경과함에 따라 PosMAC3.0 특유의 부식산화물(시몬클라이트) 생성으로 초기 발생 적청면적이
감소하는 경향을 보입니다.
- PosMAC3.0의 모든 모재두께가 1.6t를 초과한느 경우에는 1년 경과 후에도 절단면이 시몬클라이트에 의해
완전히 덮히지 않기 때문에 보수도장(카탈로그 19p, 22p)을 추천드립니다.
모채 두께가 1.6t를 초과하지 않더라도 시공 초기부터 절단면의 적녹이 허용되지 않는 경우라면 고객사의
선택에 따라 보수 도장을 실시하는 것을 권장합니다.

옥외 폭로 테스트

Note : 서산 화학공업단지 내 옥외 폭로 결과(12.10월 ~ 14.10월 한국건설생활시험연구원)

PosMAC 3.0의 백청 발생
PosMAC3.0은 시몬클라이트라는 치밀한 구조의 백청
산화물을 형성함으로써 소지철을 보호하는 내적청성이
강한 제품입니다.
따라서 백청은 일반적인 아연도금재와 같이 발생할 수
있습니다.
PosMAC3.0 시공전 백청을 방지 하기 위해서는 아래와
같은 사항에 유희하여야 합니다.

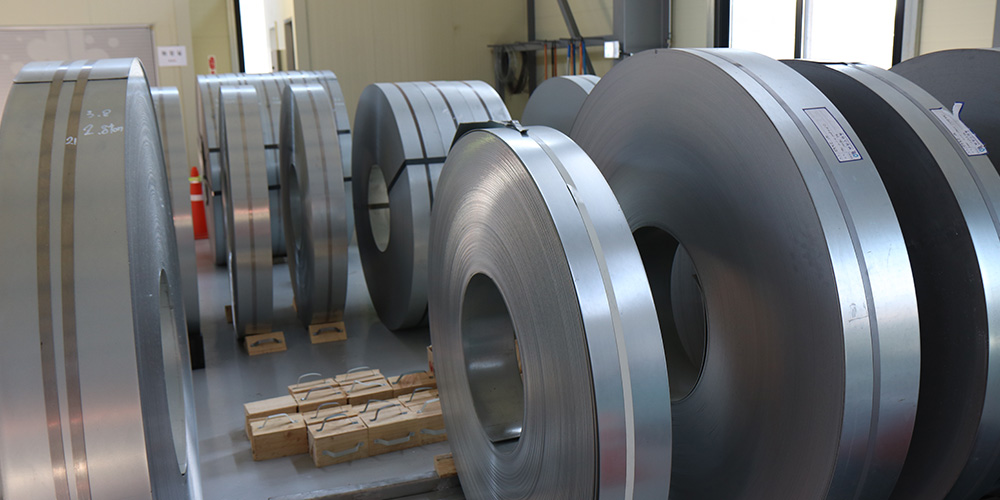

PosMAC 3.0의 시공 전 자재 보관 유의사항
- 코일, Sheet, 가공품 모두 건조하고 통풍이 원할한 곳에 보관해야 합니다. 바닥에 방치 시 땅으로부터 수증기로 인한 백청이 발생할 수 있습니다.
코일의 경우 바닥에 비닐 등의 밀페성 포장을 깔고 그 위에 두꺼운 5각목(10cm 이상권장) 설치 후 적치하여 통풍이 원할하도록 하여야합니다.
- 나포장 코일, Sheet나 가공품은 퐂아을 씌워 비를 맞지 않도록 하고, 비가 그치면 포장을 제거하여 내부 수분이 증발, 제거 되도록 하여야 합니다.
수분이 있는 환경에 나포장 코일, Sheet, 가공품을 놓고, 그 위에 비닐을 덮어 방치하는 것은 수분과의 반응을 촉진시키므로 지양하여야 합니다.
- 코일의 장기보관 시에는 백청 발생 가능성이 있으므로 조기 사용하며, 선입선출하여야 합니다.
- 포장 해체한 나포장 코일은 전량 사용하거나, 부득이한 경우에도 최대한 빨리 사용하여야 합니다.

PosMAC 3.0의 Galling성, 내스크래치성

PosMAC3.0은 GI 대비 도금층 경도가 높아 Galling성, 내스크래치성이 매우 우수합니다. 따라서 고객사에서 Press시에 GI 대비 금형의 오염을 현저히 줄일 수 있습니다.

도금층 경도
- PosMAC3.0 : Hv 110-130
- GI : Hv 60 ~ 80
- 갈바륨 : Hv 80 ~ 100

마찰 테스트 후 외관

실험조건
- 목표 하중 : 333.3 kgf, 입력 : 3.736 Mpa
- 실험 설정 : 이동거리 200mm, 이동속도 20mm/sec
- 마찰평균구간 : 시작거리 30mm, 종료거리 170mm
- P·DBH 세정유 도포

PosMAC 3.0의 내화학성

- PosMAC3.0은 산성 환경에서는 GI 보다, 염기성 환경에선느 갈바륨 대비 도금층의 감량이 적습니다.
- pH가 1~2인 강산성에서는 GI가, pH 13~14인 강염기에서는 갈바륨이 특히 내화학성이 열위합니다.
- PosMAC3.0은 내화학성이 우수하므로 농업 축사, 건축자재등에 채용이 적합합니다.

pH에 따른 도금재별 도금층 무게감량 분석

ESS(energy storage system)

에너지저장시스템(ESS)은 아주 커다란 물탱크처럼 전력을 저장해두었다가
일시적으로 전력이 부족할 때나 필요할 때 사용할 수 있는 저장장치를 말합니다.

ESS 구성

System 구성 (고압연계)

ESS CONTAINER 구성

컨테이너 TYPE ESS

컨테이너 Type : 일체형 / 분절형
- 현장여건 고려하여 설계 및 시공

전기실 불필요

시스템 내구성 강화

TURN-KEY 시스템 제공

- 용량별 플러그인 타입
태양광 ESS 제공

수익율 극대화

- 시스템 분석을 통한 최대
시스템 출력 효율 확보

고장수리

- 태양광 발전 Data 분석을 통한
시스템 설계 및 타당성 검토

- 특화된 용량별 표준 시스템 설계

BATTERY

- 국내 Major Battery 제조사와
Long Term 계약을 통한
가격 경쟁력 확보

- 제조사의 Battery 수명/성능 보증
(품질보증서 발급)

전상품 (PCS, PMS)

- 전상품 전문 개발/제조회사로
태양광 발전, ESS 제품 성능 및 품질,
가격 경쟁력 우위 확보

유지보수

- 전국 A/S망 구축 및 콜센터 운영
(울산, 광주, 대구, 천안 지역 A/S 센터 운영)

- 고장 접수 후 전국 24시간 내 대응 가능

- 순회점검을 통한 고장 예방 유지관리

수상태양광발전

수상 태양광발전이란?
- 기존 태양광 발전과 동일하지만 육상이 아닌 수상에서 이뤄지는 태양광발전을 말합니다.

- 물에 띄우기 위해 부력체를 사용하고 이를 잇는 구조체, 전체적인 설비를 안정적으로 고정하는 계류설비 들로 이루어 져있습니다.

- 넓은 저수지나 댐 같이 수위변화가 크고 유속이 빠른 곳에는 기구형 부력체, 연못이나, 작은 저수지 같은 수위변화가 작고 유속이 약한곳은 부력일체형으로 설치합니다.

A수상태양광 B옥상태양광과의 일데이터 비교

모듈의 적정온도 때문에 육상에서 온도가 높은 여름의 발전효율이 좋지 않습니다.
허나, 수상에서는 수온이 주변온도를 낮춰주는 효과로 효율을 더욱 낼 수 있습니다.

Solar Roof

솔라루프 특징

지붕리뉴얼

- 오래된 지붕 위에 솔라루프를 덧 씌워
새로운 지붕으로 탈바꿈

단열

- 폴리우레탄 지붕 판넬의 뛰어난 단열 효과

디자인

- 솔라루프와 구조물의 혁신적인 디자인

방수

- 볼트 무노출 방식으로 완벽 누수 차단

지붕형 태양광

- 추가 구조물 없이 태양광 모듈 설치가
가능한 레일 구조

신재생에너지

- 태양광 에너지를 활용하는 친환경 기업

신축 건문의 태양광 발전

솔라루프 특징

▶ 선 체결, 후 겹침 방식의 판넬 시공

▶ 체결 부위 무노출 - 누수 완벽 차단

▶ 내 외부 이중 결합 구조

▶ T 홈 일체형 우레탄 난연 판넬

▶ T볼트 결합 방식의 태양광 모듈 설치

▶ 간편한 구조물 설치

▶ 공사 기간 및 비용 단축

▶ 검증된 풍하중 내력 (45m/s)

솔라루프 제품 사양

솔라루프와 일판판넬 비교

솔라루프 판넬_제품 형상 및 결합 상세도

일반판넬_지붕형상 비교

설치방식 비교

솔라루프 판넬_태양광 모듈의 체결 비교

일반 판넬_일반 클랜프 타입

솔라루프 vs 일반태양광 설치비교

일반 지붕형 태양광 설치시 문제사항

건물 신축시, 솔라루프 판넬을 지붕채로 시공하면, 태양광 모듈을 쉽고 빠르게 경제적으로 설치할 수 있습니다.
구멍을 뚫지 않고 T볼트를 사용하여 태양광 모듈을 설치합니다.
누수도 차단하고 구조물도 간단해서 하중 부담도 없습니다.
건물 지붕과 태양광 모듈이 일체화된 태양광 발전소를 구축합니다.
